Dans les phases amont d’un projet, certaines décisions structurantes doivent être prises très tôt : organisation des niveaux, circulation verticale, distribution des espaces et qualité environnementale intérieure.

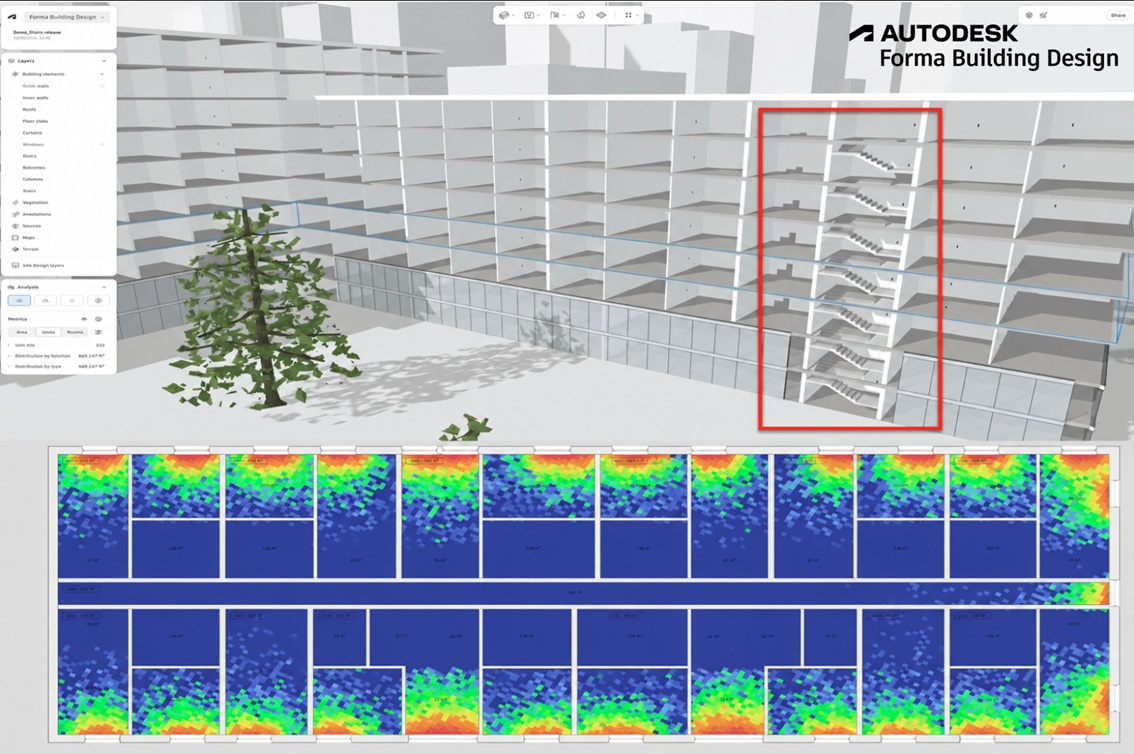

Autodesk poursuit l’amélioration de Forma Building Design avec deux nouveautés intéressantes : la conception d’escaliers et l’accès en bêta fermée à l’analyse « Indoor Daylight ».
1- Des escaliers dans Forma Building Design
Jusqu’à présent, les escaliers étaient souvent traités plus tard dans le workflow de conception, notamment lors du passage vers Revit. Désormais, Forma Building Design permet de les intégrer plus tôt dans la phase d’esquisse.
Cette nouveauté permet notamment de :
- concevoir des escaliers multi-niveaux directement dans le plan d’étage,
- visualiser automatiquement leur impact sur les différents niveaux et dans la vue 3D,
- vérifier rapidement les conflits avec les murs, les ascenseurs ou l’emprise du bâtiment,
- exporter ces éléments vers Revit afin de poursuivre le développement du projet dans un environnement BIM plus détaillé.
Cette évolution est importante car les escaliers ne sont pas de simples objets graphiques. Ils influencent la circulation, la trame des plateaux, les noyaux verticaux, les surfaces utiles et parfois même la stratégie réglementaire du bâtiment.
Très simplement, la fonctionnalité a été intégrée à la barre d’outils de modélisation lorsque vous êtes en vue en plan :
Son utilisation est tout aussi simple :
- Après avoir sélectionné l’outil « Escalier » en fonction de son placement, appuyé sur les touches :
– la touche « R » : pour pivoter l’escalier suivant un angle de 90°
– la touche « Maj » (ou « Shit ») : suivant votre clavier pour aligner l’escalier sur les murs périphériques
– la touche « Espace » : pour inverser le sens de montée de l’escalier
- Positionnez l’escalier standard en vous aidant des murs et cloisons périphériques
- Sélectionnez les poignées pour adapter la forme de l’escalier à la zone
- Dans les propriétés de l’escalier, réglez l’étage de départ et d’arrivée ainsi que l’emmarchement (largeur de l’escalier)
- Au besoin, inversez le sens de montée en appuyant sur la touche « Espace »
Dans la vue 3D en perspective, en filtrant les éléments à afficher, vous découvrirez l’escalier ainsi que les trémies générées automatiquement.
2- Indoor Daylight : analyser la lumière naturelle intérieure dès l’esquisse
Autre nouveauté, Autodesk propose également l’accès à une bêta fermée appelée « Indoor Daylight ».
Disponible depuis le menu « Analyse » dans la vue en plan, cette analyse permet de mieux comprendre l’impact des choix de conception sur l’éclairage naturel intérieur. L’objectif est de donner un retour rapide pendant les itérations, sans attendre une phase d’étude plus avancée.
- Pour accéder à cette analyse, cliquez sur le bouton « S’inscrire à la version fermée ». Après validation de votre inscription, vous pourrez tester cette fonctionnalité, qui fera l’objet d’un prochain article Village BIM.
Cela peut être utile pour :
- comparer plusieurs variantes de plan,
- évaluer l’impact du positionnement des ouvertures,
- anticiper les zones moins favorables en apport lumineux,
- mieux articuler conception architecturale et performance environnementale.
À ce stade, Indoor Daylight reste en développement actif. Les retours des utilisateurs seront donc précieux pour orienter les prochaines améliorations.
Pour ceux qui veulent mettre le pied à l’étrier, je vous conseille la lecture de ces articles Village BIM (tuto) :
