Bonne nouvelle pour les utilisateurs de capture de réalité : Autodesk Model Coordination prend désormais en charge les fichiers de nuages de points en Open Beta.

Cette nouveauté permet de superposer directement la réalité capturée sur site aux différentes maquettes de conception, sans passer par une conversion intermédiaire en maillage. Une avancée particulièrement intéressante pour les workflows de rénovation, de réhabilitation ou de suivi de chantier.

1- Le workflow :

Tout commence par le logiciel Autodesk ReCap Pro afin d’ouvrir les différents nuages de points et de les synchroniser avec la plateforme Autodesk Forma Data Management puis de les agréger sur le cloud dans le module Autodesk Model Coordination.

Comme vous pouvez le constater dans le cadre de cette version bêta, seul le format RSC (ReCap Source) peut être lu par le module Model Coordination.

Il devient ainsi possible de :

• agréger des fichiers RCS avec des modèles Revit, IFC, NWD et autres formats 3D ;
• comparer visuellement les conditions réelles « as-built » avec les maquettes de conception ;
• suivre l’avancement du chantier à partir de relevés périodiques ;
• identifier des écarts de positionnement ou des différences entre l’existant et le projet ;
• disposer d’un contexte réel lorsque les plans existants sont incomplets ou obsolètes.

Pour rappel, je vous avais déjà présenté plusieurs workflows autour des nuages de points dans Autodesk Docs* et ReCap dans cet article Village BIM consacré aux nuages de points sur Autodesk Docs*.

* Autodesk Docs, ancien nom de Forma Data Management

2- Les outils disponibles

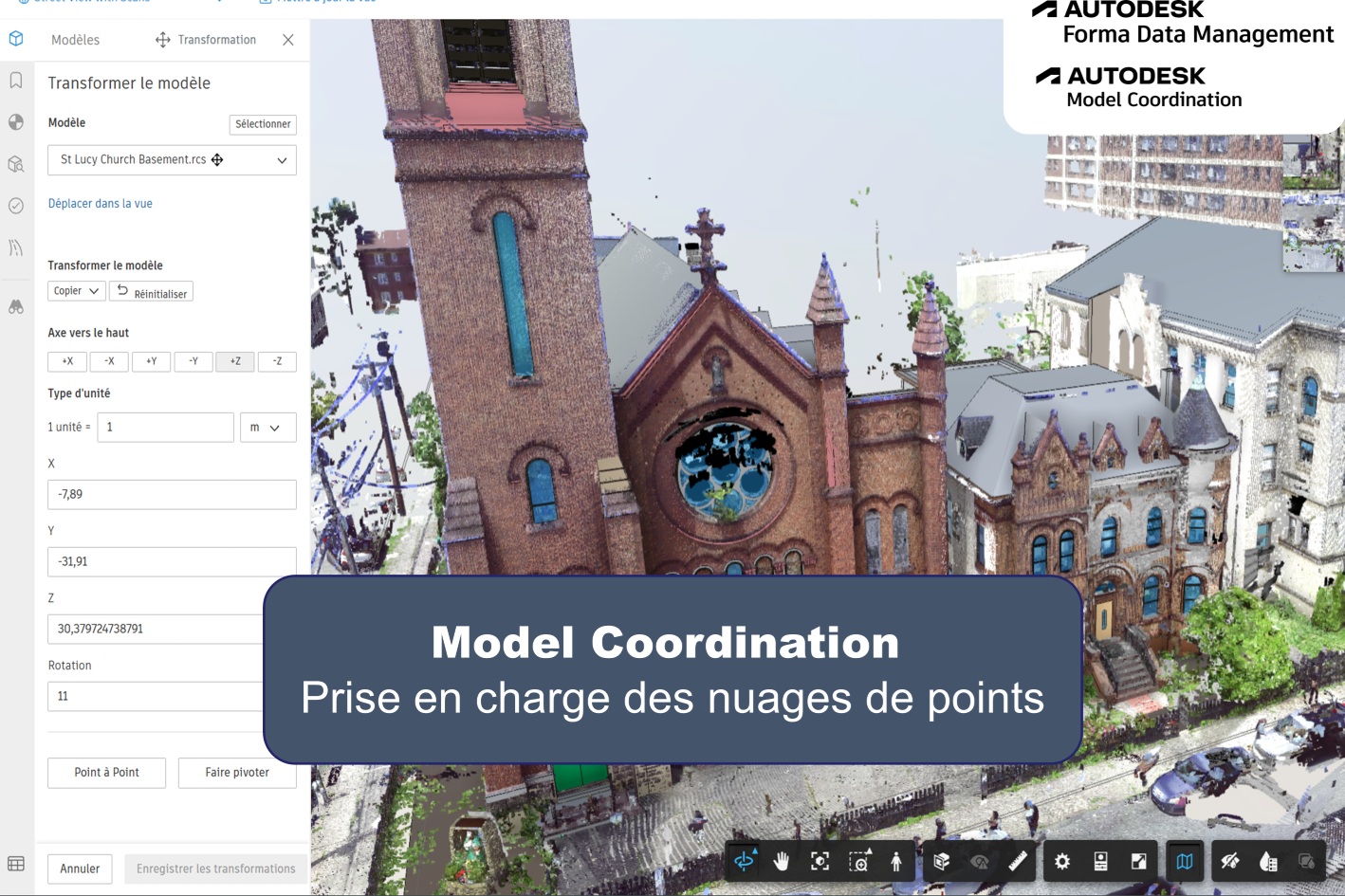

Une fois le fichier au format RCS intégré dans Model Coordination, vous retrouvez plusieurs outils du viewer 3D :

• plans et boîtes de coupe,

• prise de cotes,

• gestion des niveaux,

• transformation pour repositionner le nuage de points par rapport aux maquettes,

• réglage de la taille et de la densité des points du nuage de points,

• affichage / masquage depuis l’arborescence des modèles,

• sauvegarde de la visibilité et du positionnement dans les points de vue.

Les espaces de coordination peuvent également être filtrés pour inclure ou exclure les fichiers RCS. Cette possibilité complète les fonctions de filtrage des formats que je vous présentais dans cet article Village BIM concernant les nouveautés de Model Coordination de septembre 2025.

Important : les fichiers RCS peuvent être agrégés dans Model Coordination, mais ne participent pas à la détection automatique des collisions.

3- Les limitations actuelles de l’Open Beta

Cette première version comporte encore quelques restrictions :

• les fichiers RCP ne sont pas encore pris en charge,
• il n’est pas possible d’appliquer des couleurs aux nuages de points,
• les punaises des problèmes ne peuvent pas être positionnées directement sur le nuage de points,
• la fonction « Enregistrer vers Fichiers » ne conserve pas encore les fichiers RCS.

4- Comment tester cette fonctionnalité ?

Aucune inscription spécifique n’est nécessaire. Si vous disposez d’un accès à Model Coordination, vous pouvez directement commencer à intégrer des fichiers RCS dans vos espaces de coordination.

Comme toujours pour une fonctionnalité en Open Beta, n’hésitez pas à tester vos propres jeux de données et à partager vos retours avec les équipes Autodesk via le portail Autodesk Feedback. L’arrivée des nuages de points directement au cœur de Model Coordination rapproche encore un peu plus la maquette BIM de la réalité du chantier.

Retrouvez toutes les fonctionnalités en vidéo :
