Ça vient de sortir, l’analyse du bruit* d’Autodesk Forma permet d’étudier les nuisances sonores issues des transports sur rail de type trains, trams et métros.
* Cela comprend l’analyse rapide (machine learning) et l’analyse détaillée.
Au préalable de l’étude, il faudra définir les voies ferrées en indiquant les caractéristiques de celles-ci.
- Création de voies ferrées :
- À partir des outils de création disponibles sur la droite de l’interface d’Autodesk Forma, cliquez sur le bouton « Railroads » de la rubrique « Transportation »
- Définir la voie en cliquant des points successifs
2. Définition des caractéristiques de la voie ferrée :
- Après avoir sélectionné la voie, dans ses propriétés, modifiez sa largeur « W »
- Afin de définir les caractéristiques du transport ferré, cliquez sur le bouton « + » au regard du « Traffic noice data »
– le nombre cumulé de wagons passant en moyenne chaque jour dans toutes les directions sur toutes les voies (ADT (Average Daily Traffic))
– la longueur wagon
– le type : Train, métro ou tramway
3. Lancement de l’analyse rapide :
- Cliquez sur l’analyse du bruit dans le panneau de droite et automatiquement en quelques secondes les résultats sont disponibles
Nota : si vous souhaitez déplacer la surface circulaire d’étude rapide vers une autre zone, sélectionnez la surface « Custom circle » dans la liste des surfaces disponibles en haut des analyses.
4. Lancement de l’analyse détaillée :
- Sélectionnez la surface d’étude dans la liste des surfaces disponibles en haut des analyses, puis cliquez sur le bouton « Run detailled analysis »

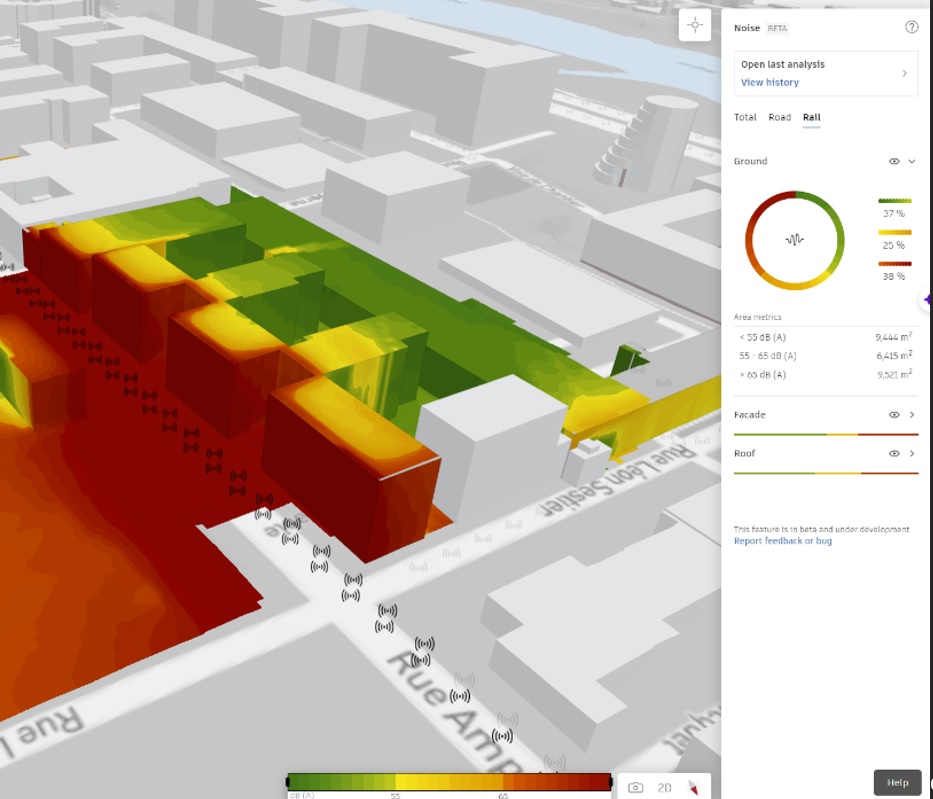

Résultat : au bout de quelques minutes, vous découvrez la cartographie de valeurs
Nota : il est possible de filtrer les nuisances sonores issues du transport routier et du transport ferré en cliquant dans les onglets appropriés dans les résultats des analyses.
