Depuis fin juin 2023, Autodesk Forma propose l’analyse rapide et détaillée du bruit provenant du trafic routier. Cette analyse fournie des valeurs en décibel (dB) au niveau du terrain, des façades et des toitures.

1- Définition des paramètres routiers :

Il est primordial de définir les paramètres du trafic routier qui seront utilisés comme données pour l’analyse détaillée du bruit.

• Après avoir sélectionné ou avoir créé une voirie, cliquez sur le pictogramme « + » dans la partie de droite de l’interface

Nota : il est aussi important de définir exactement la largeur de voirie.

• Dans les propriétés, vous trouverez les différentes valeurs à compléter :

Dans le choix du trafic voici quelques grandeurs :

Type	Trafic journalier moyen
Autoroute très fréquentée (pays importants)	100 000 à +400 000
Autoroute très fréquentée (petits pays)	10 000 à 30 000
Route importante	7 500 à 5 000
Route classique	300 à 600

Également, vous trouverez ci-dessous d’autres ressources :

• Road traffic data for national roads
• Map over national roads in Île-de-France (DiRIF)
• Local data for Paris
• Local data for Val-de-Marne
• Local data for Seine-et-Marne
• Local data for Isère
• Local data for Gard
• Local data for Occitanie
• Local data for Hauts-de-Seine
• Local data for Seine Saint Denis
• Recommendations de Bruitparif sur les valeurs à utiliser pour les petites routes :

2- Analyse rapide du bruit :

Lorsque vous cliquez sur l’icône « Analyse de bruit », l’analyse rapide est automatiquement lancée à partir d’une zone circulaire et au bout de quelques secondes affiche la cartographie en décibel au niveau du sol.

• Pour déplacer la zone d’étude circulaire, cliquez dans le choix des zones, sélectionnez « Custom circle » puis indiquez dans l’interface la région à étudier

Nota : le diamètre de zone étudiée n’est pas modifiable

Quelques mots sur les analyses rapides d’Autodesk Forma : celles-ci sont basées sur un modèle prédictif* (machine learning) alimenté par l’Intelligence Artificielle, vous pouvez obtenir des informations en temps réel pendant la conception et y réagir rapidement.

* Algorithmes permettant aux machines d’apprendre sur la base d’exemples sans avoir été au préalablement programmées spécifiquement à cet effet.

3- Analyse détaillée du bruit :

• Afin d’obtenir une analyse détaillée, cliquez sur le bouton « Run detailed analysis »

• Après quelques minutes de calcul (Attention : l’analyse peut prend généralement 10 à 30 minutes), cliquez sur « Open last analysis » pour découvrir les résultats détaillés.

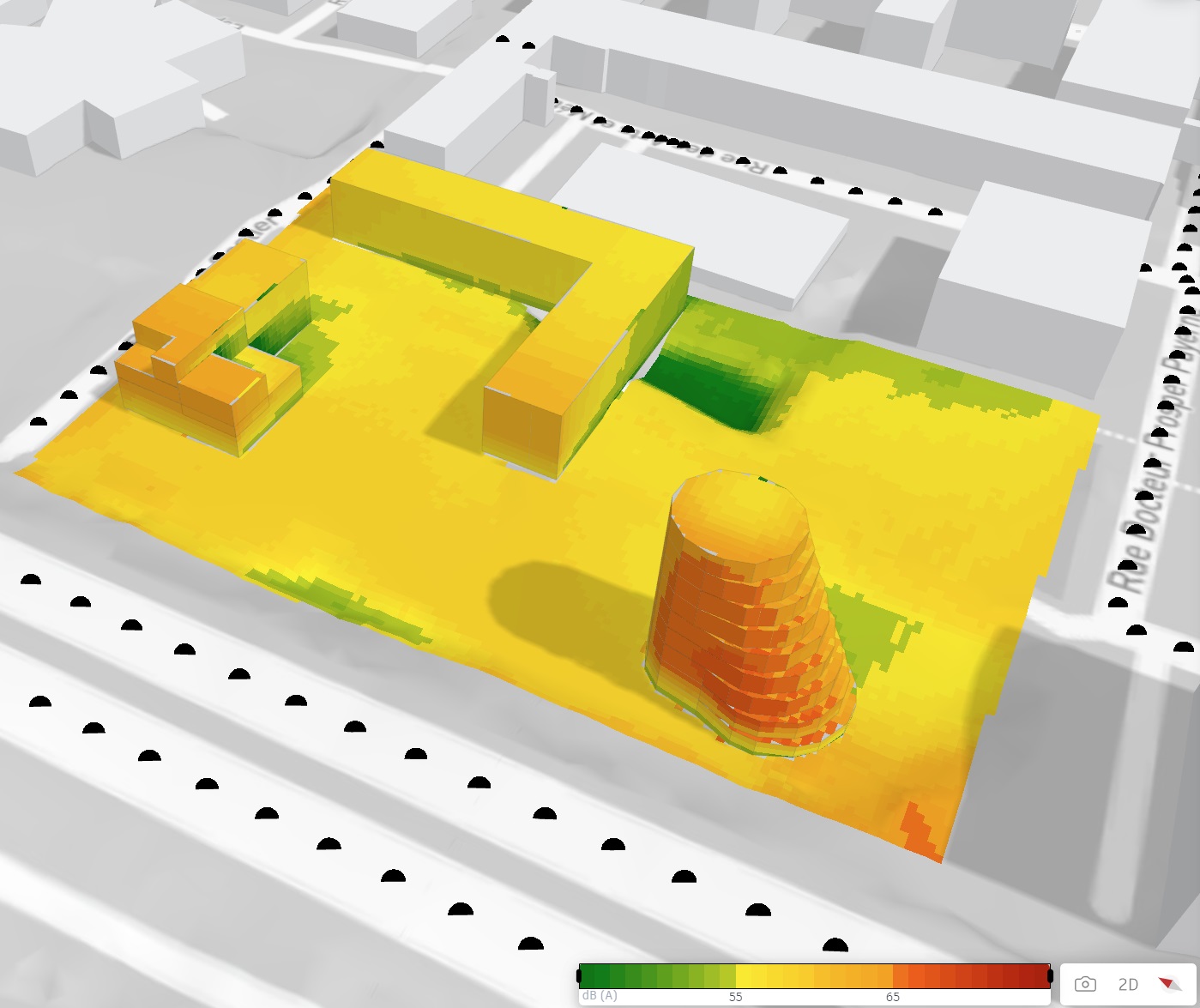

• Une fois le résultat de l’analyse détaillé du bruit affiché, vous pouvez ajouter des étiquettes afin d’avoir des résultats à des endroits précis.

Nota: l’analyse de bruit est proposée en version béta
