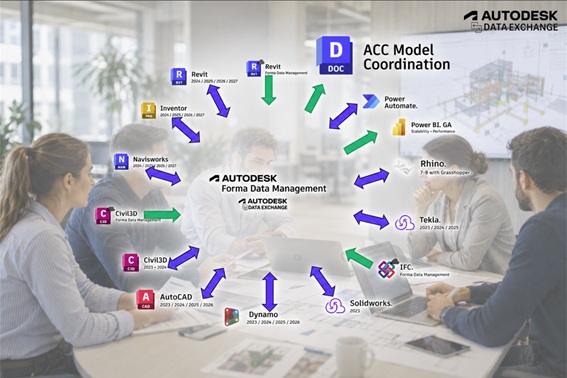

Comme annoncé dans cet article Village BIM, Autodesk poursuit le rapprochement entre Data Exchange et les workflows de coordination BIM. Depuis le 13 août 2026, les Data Exchanges sont officiellement pris en charge dans Model Coordination. Cette évolution est particulièrement intéressante car elle permet d’intégrer dans une même coordination non seulement des fichiers traditionnels, mais également des sous-ensembles de données provenant de Revit, Inventor et, plus largement, de l’écosystème Data Exchange.
1 – Agréger des Data Exchanges dans Model Coordination
Un Data Exchange provenant de diverses sources peut désormais être ajouté à une vue de coordination avec les autres formats pris en charge par Model Coordination.
Cela permet notamment de :
- combiner plusieurs maquettes et Data Exchanges dans une même vue,
- utiliser la table d’objets,
- appliquer des couleurs aux objets,
- utiliser l’outil Transformer,
- sauvegarder la vue consolidée sous forme d’une capture d’écran, puis l’enregistrer dans Autodesk Forma Data Management avec la fonction « Enregistrer dans Fichiers ».
L’intérêt est important : il n’est plus systématiquement nécessaire de transmettre une maquette complète pour participer à une coordination. Une équipe peut préparer uniquement le sous-ensemble de géométries et de propriétés nécessaire au workflow.
Pour rappel, c’est justement l’un des principes de Data Exchange que nous avions déjà abordé dans cet article Village BIM : partager les bonnes données avec les bons intervenants, sans nécessairement exposer le modèle source complet.
2 – Cas pratique : détection des collisions avec les Data Exchanges Revit et Inventor
La nouveauté devient encore plus intéressante avec la détection automatique des collisions.
Actuellement, celle-ci est prise en charge pour les Data Exchanges créés à partir de :
- Autodesk Revit ;
- Autodesk Inventor.
Les collisions détectées peuvent ensuite être transformées en problèmes et leur historique est conservé même lorsque le Data Exchange est mis à jour.
Le cas Inventor mérite particulièrement l’attention : les fichiers Inventor natifs ne sont actuellement pas pris en charge dans ce workflow de détection des collisions. Data Exchange constitue donc une nouvelle passerelle entre les environnements de conception mécanique et la coordination BIM.
3 – Attention aux Data Exchanges existants
Pour bénéficier de toutes ces possibilités, Autodesk recommande de créer ou mettre à jour les Data Exchanges après le 13 août 2026 avec les connecteurs les plus récents.
Les anciens échanges restent visibles dans Model Coordination, mais certaines fonctions peuvent ne pas être disponibles dans :
- la table d’objets,
- « Enregistrer dans Fichiers »,
- la détection des collisions.
Rappel important : un Data Exchange n’est pas un fichier. Il s’agit d’un conteneur de données connecté à sa source. Il ne possède donc pas d’extension de fichier classique.
Conséquence pratique : évitez pour l’instant d’utiliser des filtres de fichiers dans les paramètres de votre espace de coordination pour sélectionner vos Data Exchanges mais plutôt de les regrouper dans des dossiers dédiés.
4 – Ce qu’il faut retenir
Cette intégration marque une évolution intéressante de Model Coordination : la coordination ne repose plus uniquement sur l’agrégation de fichiers complets. Elle peut progressivement s’appuyer sur des ensembles de données ciblés, adaptés au besoin de chaque intervenant.
Dans l’article de Lejla, elle indique déjà travailler à l’extension de la détection des collisions aux Data Exchanges provenant d’autres applications.
Retrouvez toutes les explications en vidéo :
