Dans cet article Village BIM, je vous présentais un exemple Microsoft Power Automate permettant d’automatiser des tâches à partir des données BIM issues du logiciel Autodesk Revit.
Ce workflow commence toujours par la création d’un fichier « Data Exchange » (voir chapitre 5 de l’article Village BIM) qui à l’époque ne pouvait être créé qu’à partir de la plateforme cloud Autodesk Docs.
Depuis peu, un complément (actuellement en version Beta) permet de générer des fichiers « Data Exchange » directement depuis Revit.
1- Installation :
L’installation se trouve ici (sur la plateforme Autodesk Feedback Community). Après avoir validé les conditions d’utilisation, téléchargez le fichier au format MSI et lancez-le pour démarrer l’installation.
Résultat une fois le complément installé :
Nota : ce complément (en version Beta) n’est actuellement disponible qu’en langue anglaise.
2- Utilisation du complément « Data Exchange » :
- Rendez-vous dans l’onglet « Data Exchanges »
- Cliquez sur le bouton « Data Echange »
- Choisissez un projet sauvegardé sur Autodesk Docs puis cliquez sur le bouton « Create Data Exchange »
- Nommez le fichier d’échange
- Choisissez le répertoire cloud de sauvegarde ainsi que la vue 3D à transformer
- Cliquez sur le bouton « Create Data Exchange »

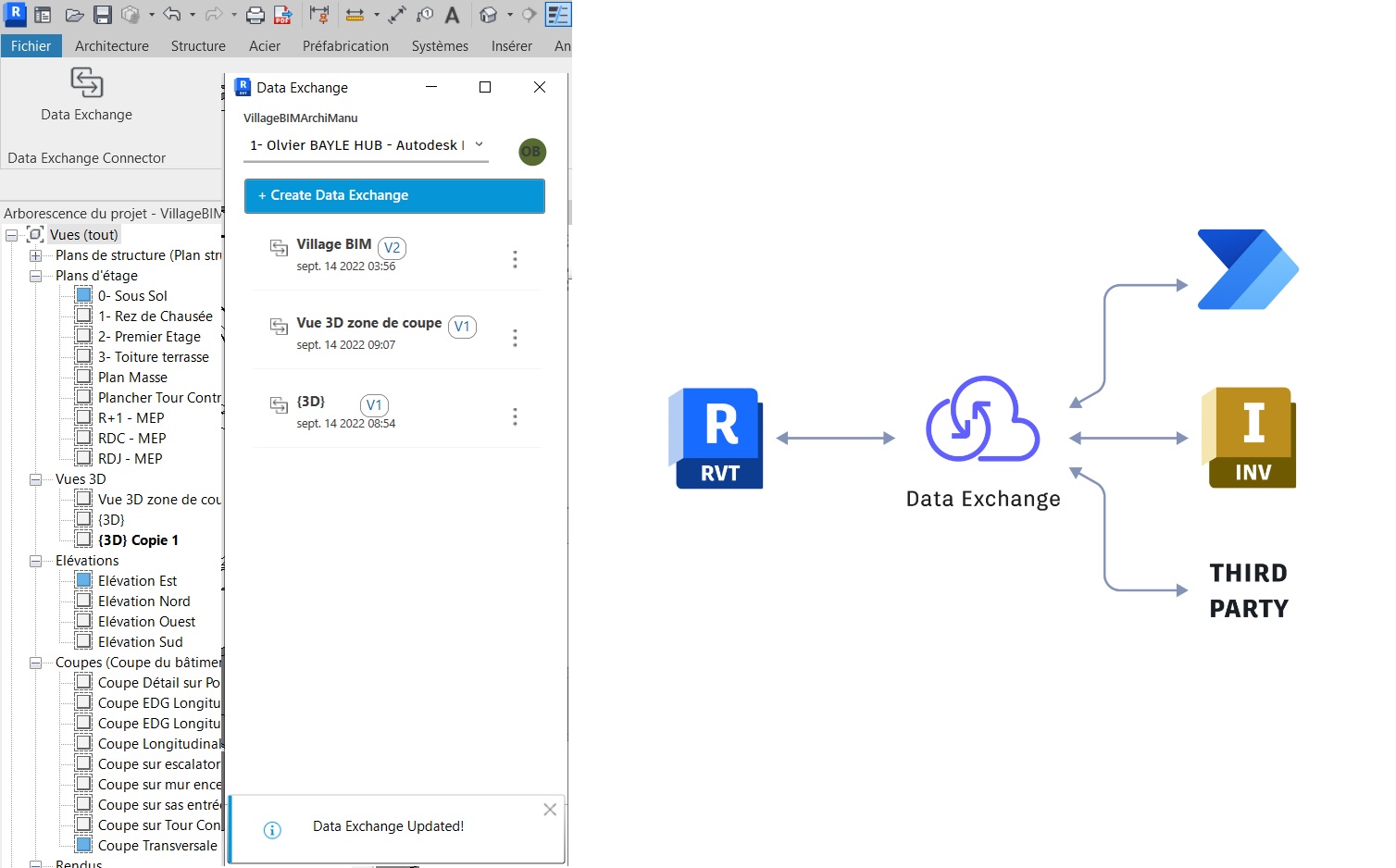

Résultat :
Au bout de quelques secondes, vous pouvez voir les résultats dans Revit ainsi que sur Autodesk Docs :
3- Informations complémentaires :
En cliquant sur les « trois petits boutons » disponibles pour les vignettes, vous pouvez :
- Mettre à jour le fichier d’échanges
- Supprimer le fichier d’échanges
- Cliquez sur un lien dynamique pour le visualiser sur la plateforme cloud
- Copier le lien URL
